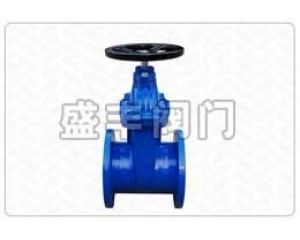

彈性座封閘閥
技術咨詢 Telephone counseling086-0317-8225799
我要訂購 Ordering086-0317-8225799
一：產品介紹
長期以來市場上使用的一般閘閥，普通存在漏水，易生銹現象，本公司引進技術所生產的軟密封閘閥，克服了一般閘閥密封不良，彈性疲乏、易生銹等缺陷。軟密封閘閥利用彈性閘閥板產生微量變形的補償作用，達到良好的密封效果，該閥具有開關輕巧，密封，彈性記憶佳及使用壽命長等顯著優點。可廣泛用開自來水、污水、建筑、食品、電力、醫藥、冶金、輕紡、能源系統等流體管線上作為調節和截流裝置使用。

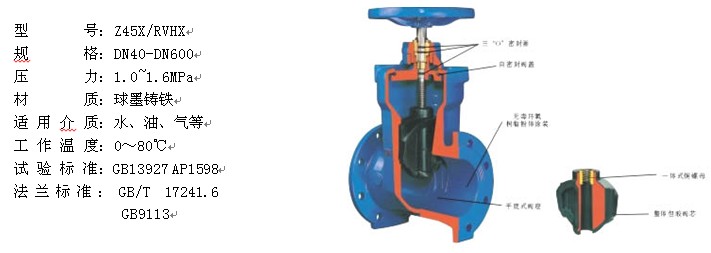

二：產品結構圖
三：主要材質對照表
|
名 稱 |
材 質 |
|
閥 體 |
球墨鑄鐵 |
|
閘 板 |
球 墨 鑄 鐵 外 覆 三 元 乙 丙 或 丁 腈 橡 膠 |
|
內 六 角 螺 栓 |
碳 化 處 理 |
|
密 封 圈 |
丁 腈 橡 膠 |
|
閥 蓋 |
灰 鑄 鐵、球 墨 鑄 鐵 |
|
閥 桿 |
鐵鍍鉻、不銹鋼 |
|
“O” 形 密 封 圈 |
丁 腈 橡 膠 |
|
止 推 軸 承 |
錫 青 銅 |
|
螺 栓 |
鍍鉻 |
|
壓 蓋 |
球 墨 鑄 鐵 |
|
防 塵 罩 |
丁 腈 橡 膠 |
|
手 輪 （傳 動 帽） |
鑄 鐵 |
四：主要外形連接尺寸
|
|
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
|
H |
313 |
332 |
372 |
424 |
497 |
562 |
680 |
837 |
948 |
1010 |
1220 |
1280 |
1480 |
1665 |
|
H1 |
355 |
375 |
415 |
476 |
540 |
600 |
720 |
875 |
990 |
1050 |
1245 |
1310 |
1560 |
|
 |
 |
|
 |
 |
|
 |
 |
